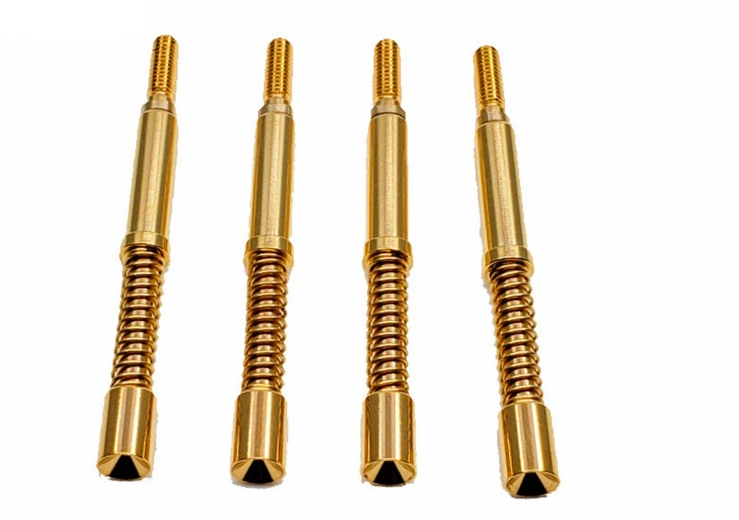

420 系列大電流探針，這類探針常用于鋰電充放電、電源模塊等大電流測試場景，尾部多為 M3 螺紋固線設計，使用需遵循安裝、調試、測量、收尾的規范流程，具體步驟如下：

使用前準備

檢查探針狀態：查看探針針頭的鍍金 / 鍍鎳層是否有氧化、磨損，探針頭需無變形，保證接觸良好；檢查針桿和彈簧無卡頓，確保伸縮順暢，同時確認探針參數與測試需求匹配，比如其最大通過電流多為 15 - 60A，需預留 20%-30% 安全冗余，避免超載使用。

處理被測件：打磨被測件測試點的氧化層和污漬，減少接觸電阻，若測試點不平整，可提前確認探針彈簧行程能否適配，該系列探針有效行程≥9.2mm，建議使用行程 5 - 7mm，避免過壓損傷測試點。

安裝與固定

探針固定：按 4.17 - 4.19mm 的建議安裝孔尺寸，將探針安裝到測試治具中，確保安裝后探針垂直無傾斜，防止測試時因側面受力導致內部部件變形。

線路連接：通過尾部 M3 螺紋焊接或用螺母固定導線，導線線徑適配測試電流，避免線徑過小發熱，連接時需擰緊螺紋，防止震動環境下松動，同時確保焊點牢固，減少過渡電阻。

調試與開始測量

參數適配：若搭配示波器等儀器，需將儀器接地良好，根據探針接觸內阻（＜8 毫歐姆）設置儀器參數，保證信號傳輸穩定。

壓力調節：該系列探針壓縮 5mm 時彈力約 650g，可微調治具使探針與測試點緊密接觸，借助彈簧頂針結構自適應測試點高低，最大化接觸面積，減少測量誤差。

啟動測試：接通被測電路電源，開始進行大電流測試。如用于鋰電充放電測試時，可實時觀察電流數據，若搭配儀器則記錄波形和數值，建議采用間歇式測試，比如每測 10 分鐘暫停 2 分鐘，避免長時間測試導致探針過熱。

測試收尾與維護

安全斷電：先關閉被測電路電源，待電流完全歸零后，再拆卸探針與導線的連接，防止電流沖擊損壞探針或測試設備。

清潔收納：擦拭探針表面的灰塵和殘留污漬，檢查針頭是否有磨損，將探針存放在干燥陰涼的環境中，避免鍍層氧化，可使用專用探針盒存放以防碰撞變形。

定期檢查：累計使用接近 30000 次使用壽命閾值時，及時檢測接觸電阻和伸縮性能，必要時更換探針以保證測試精度。
