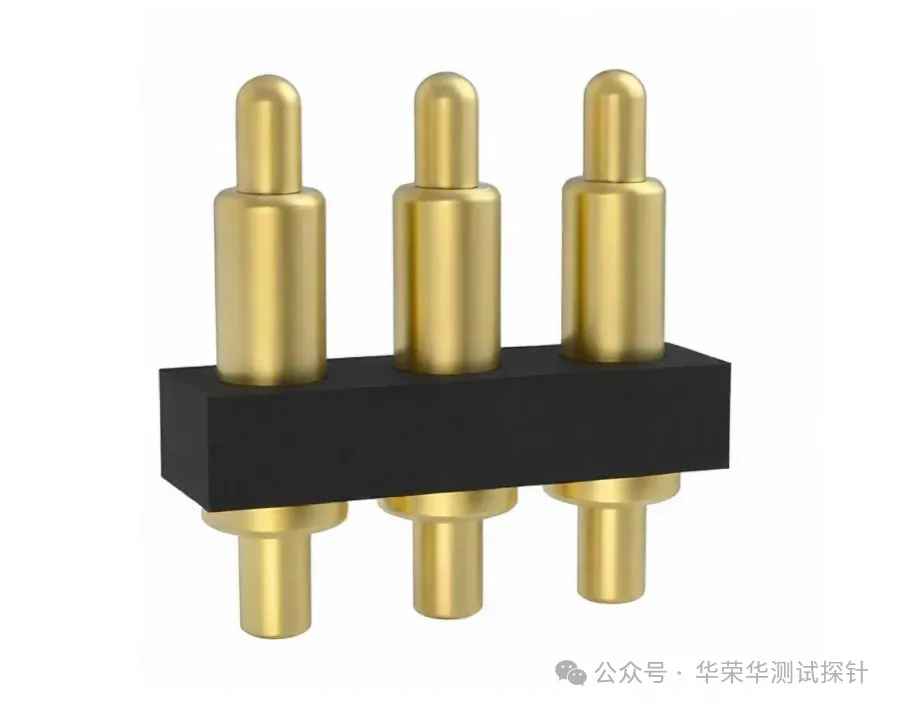

Pogo Pin（彈簧針）作為精密連接領(lǐng)域的核心組件，憑借其緊湊結(jié)構(gòu)、彈性接觸特性，廣泛應(yīng)用于消費電子（智能手表、藍牙耳機）、醫(yī)療設(shè)備（助聽器、診斷儀器）、汽車電子（電池管理系統(tǒng)）、半導(dǎo)體封測等場景。其接觸穩(wěn)定性直接決定設(shè)備的可靠性 —— 在智能手表充電場景中，接觸不良會導(dǎo)致充電中斷、效率下降 30%；半導(dǎo)體封測時，微小的接觸失效可能引發(fā)產(chǎn)品誤判，造成批量損失；醫(yī)療設(shè)備中，接觸不良更可能危及患者安全。據(jù)行業(yè)統(tǒng)計，表面處理缺陷導(dǎo)致的連接失效占 Pogo Pin 售后問題的 42%，而頻繁插拔、環(huán)境腐蝕、結(jié)構(gòu)疲勞等因素進一步加劇了接觸不良風(fēng)險，成為制約精密設(shè)備可靠性的關(guān)鍵痛點

一、Pogo Pin 接觸不良的核心誘因深度解析

Pogo Pin 接觸不良的本質(zhì)是 “導(dǎo)電通路破壞”，結(jié)合其 “針管 - 針芯 - 彈簧” 的三層結(jié)構(gòu)特性與應(yīng)用場景，核心誘因可歸納為四類：

1. 接觸界面的腐蝕與污染失效

Pogo Pin 的針芯（針頭）直接與被測件接觸，是導(dǎo)電關(guān)鍵部位，在汗液（消費電子）、潮濕空氣（戶外設(shè)備）等場景中，針頭鍍層易發(fā)生氧化、硫化或電化學(xué)腐蝕：如鍍金層孔隙率超標時，潮氣滲入會導(dǎo)致基材銅氧化生成絕緣層，使接觸電阻激增；助焊劑殘留、粉塵附著會形成物理阻隔，破壞金屬本征接觸，更嚴重的是，大電流傳輸產(chǎn)生的焦耳熱會加速腐蝕反應(yīng)，形成 “發(fā)熱 - 腐蝕 - 接觸變差” 的惡性循環(huán)，尤其在汽車電子 10A 級大電流場景中，該問題更為突出

2. 材料與鍍層選型的匹配性缺陷

材料與鍍層是接觸穩(wěn)定的基礎(chǔ)，選型不當直接導(dǎo)致失效：

?鍍層問題：選用薄鍍金層（＜3μin）或孔隙率高的鍍層，無法抵御長期摩擦與腐蝕，使用中鍍層磨損暴露基材；軟金鍍層雖接觸電阻低，但耐磨性不足，高插拔次數(shù)場景易失效；未做鎳層打底或鎳層厚度不足（＜3μm），會導(dǎo)致金層被基材 “吃薄”，壽命大幅縮短。

?基材與彈簧問題：針芯采用普通銅合金，硬度不足導(dǎo)致針頭變形；彈簧選用普通碳鋼，在高溫環(huán)境下易疲勞失效，使接觸壓力從設(shè)計值 30gf 衰減至無效區(qū)間，破壞接觸界面。

3. 結(jié)構(gòu)設(shè)計與工藝的先天缺陷

Pogo Pin 的結(jié)構(gòu)設(shè)計直接影響接觸穩(wěn)定性，常見問題包括：

?結(jié)構(gòu)參數(shù)失衡：彈簧彈力設(shè)計不合理（彈力＜30gf 無法保證接觸，＞60gf 易導(dǎo)致針頭磨損）；工作下壓行程與針管長度比超標（如剖斜面結(jié)構(gòu)行程比＞1/3），導(dǎo)致針芯晃動，接觸面積不穩(wěn)定。

?針頭形狀不當：尖點過銳導(dǎo)致接觸面積過小，平面過大易積污，均會影響接觸可靠性；針管與針芯配合間隙過大（＞0.01mm），振動環(huán)境下產(chǎn)生側(cè)向力，造成接觸偏移。

二、行業(yè)案例：Pogo Pin 接觸不良解決方案落地驗證

案例 1：消費電子智能手表充電接觸不良

某品牌智能手表充電模塊因 Pogo Pin 鍍層腐蝕，導(dǎo)致 3 個月內(nèi)充電效率下降 30%。經(jīng)檢測，原方案采用 5μin 薄鍍金層，孔隙率高，海南高濕環(huán)境下易受潮腐蝕。

解決方案：1）鍍層升級為 20μin 硬金 + 8μm 鎳層，孔隙率控制在 0.3% 以內(nèi)；2）針頭改為球面設(shè)計，接觸壓力提升至 40gf；3）增加密封防護，隔絕潮氣。優(yōu)化后，接觸電阻穩(wěn)定在 25-30mΩ，鹽霧測試 96 小時無腐蝕，充電效率恢復(fù)至 98%，使用壽命從 6 個月延長至 2 年。

案例 2：半導(dǎo)體封測高頻插拔接觸不良

某半導(dǎo)體廠封測設(shè)備 Pogo Pin 因高次數(shù)插拔（日均 5000 次），3 個月后出現(xiàn)接觸電阻漂移。原方案采用軟金鍍層，耐磨性不足，鍍層磨損暴露基材。

解決方案：1）鍍層改為 30μin 硬金（維氏硬度提升 30%）；2）采用斜面 + 滾珠結(jié)構(gòu)，接觸阻抗＜30mΩ；3）引入 Clean Pad 自動清潔工位，每 1000 次插拔清潔一次。優(yōu)化后，插拔壽命突破 10 萬次，接觸電阻變化率＜5%，設(shè)備誤判率從 1.2% 降至 0.1%。
